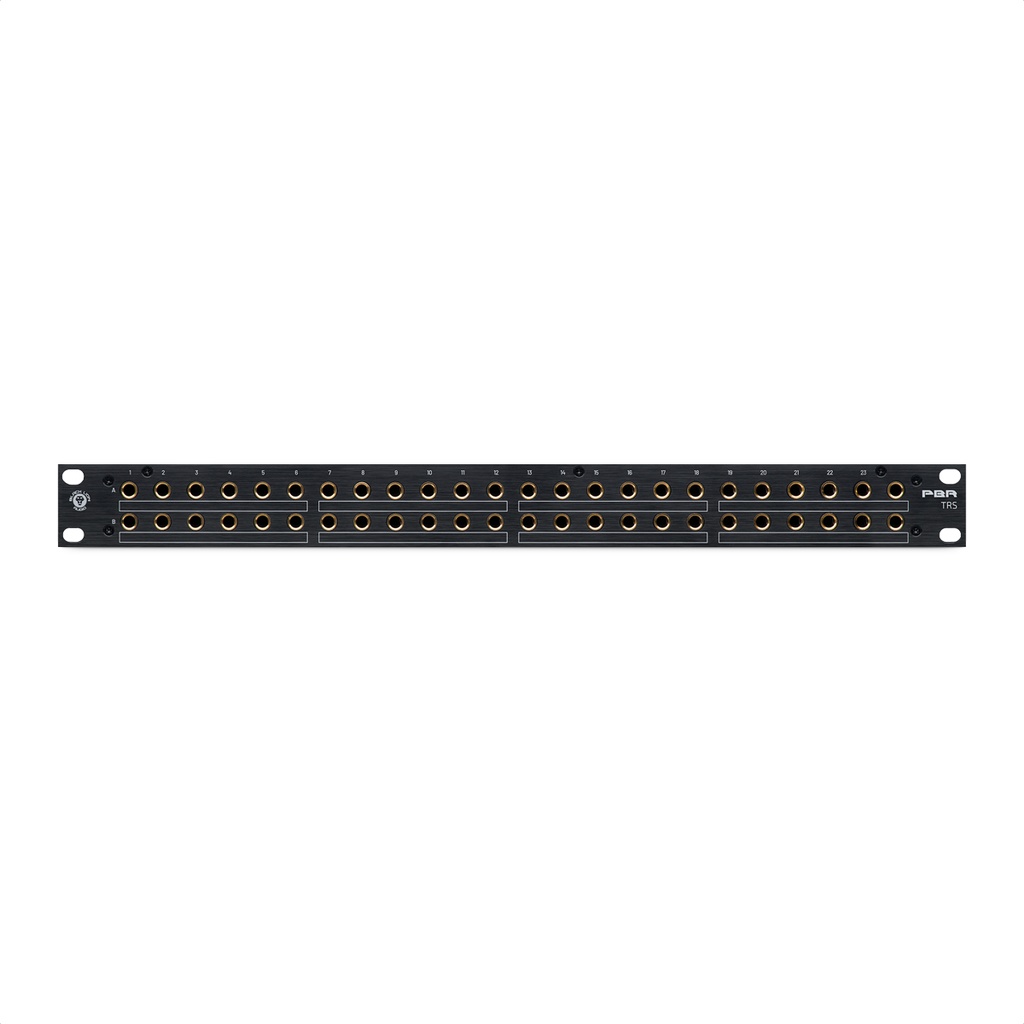

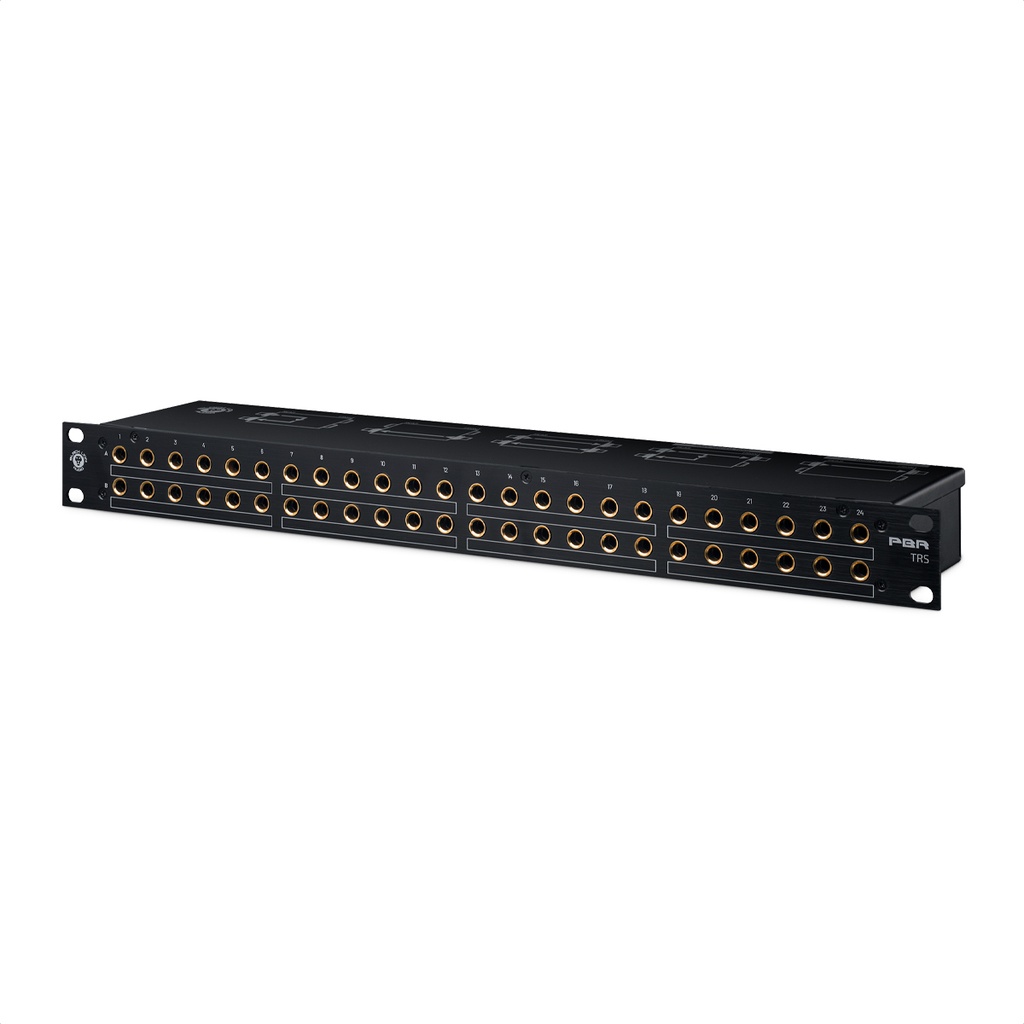

PBR TRS

図1：モジュールのリア上段とリア下段のジャックにプラグが差し込まれている場合

リア上段から入った信号はリア下段の出力に直接送られます。

この接続方式をパッチベイの「デフォルト/THRU」設定としておき、通常のシグナル・フローに使うと良いでしょう。

図2：モジュールの上段に何も接続されていない場合

フロント下段の入力からの信号はリア下段の出力に送られます。

図3：モジュールの4つすべてのジャックにプラグが差し込まれている場合

リア上段の入力に接続された信号はフロント上段の出力に送られ、フロント下段の入力からの信号はリア下段の出力に送られます。

ノーマル・モード

モジュールがノーマル・モードの時、リア上段とフロント上段のジャックにプラグが差し込まれると、信号はリア上段からフロント上段に送られます。この時、図1の接続は断たれます。

 ノーマル・モードでは、複数のデバイスを直列で実行できます。これを行うには、パッチベイのフロントでパッチ・ケーブルを使用してデバイスを相互接続します。例えば、プリアンプからの信号をコンプレッサーに送り、最終的にはリバーブに送るということができます。

ケーブルをフロント上段に差し込むと、リア下段に差し込まれているケーブルの接続が断たれます。

ハーフノーマル・モード

モジュールがハーフノーマル・モードの時、リア上段、リア下段、フロント上段のジャックにプラグが差し込まれると、信号はリア上段からフロント上段に送られます。この時、図1の接続が断たれることはありません。

 パッチベイに入って来る信号を2つの異なる送り先に送ることで、パッチベイをスプリッターとして使用できます。これは信号の並行処理やアプリケーションのモニタリングに便利です。

ハーフノーマル・モードになっているモジュールのフロント下段にケーブルを差し込むと、リア上段とリア下段のジャック間の接続が断たれます。

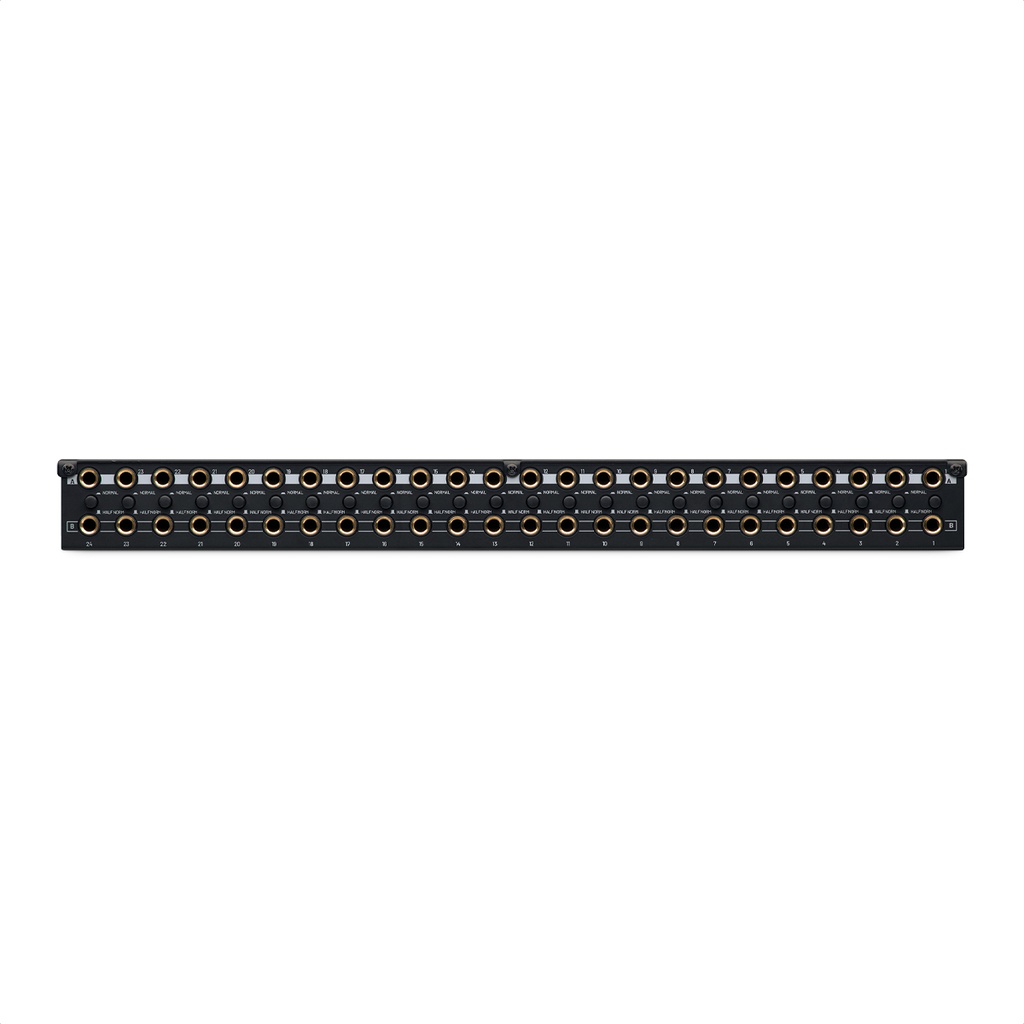

背面のパッチポイントが上下に接続されており、正面のパッチワークをしなくても上下に信号が流れます。

正面のどちらかに接続されると、背面上下の接続が切断されます。

ミキサーのインサート端子等を背面に接続することで、正面上段をダイレクトアウトとして使用できます。

常時配線を行わない機器を背面に接続しておくことで、正面で自在にパッチワークが行えます。
