Model 72 Synthesizer System

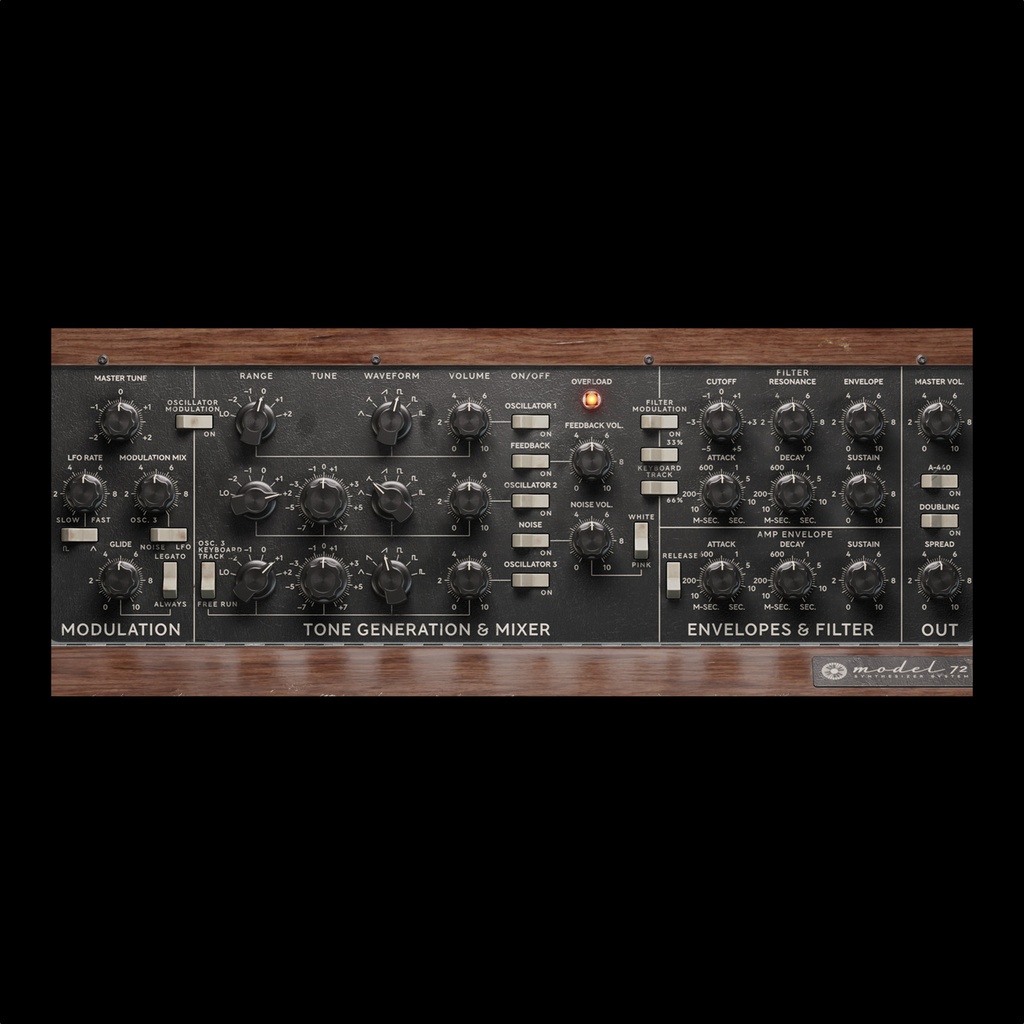

トーン・ジェネレーターはModel 72の心臓部。このセクションには3基のオシレーターが用意され、2基は出力される波形と特性が同じで、受信するノート情報にリンクされています。3つ目のオシレーターは受信するノート情報とのリンクを解除でき、フリーランニングのモジュレーション・オシレーターとしても使用可能。チューン・ノブで広範囲のチューニングができる他、少しずつ異なる波形も備えています。ミキサー・セクションでは、5つのスイッチを使用して、フィルター・セクションとアンプ・セクションに送る音源のオン/オフを切り替えます。

ミキサーから送られてきた信号は電圧で制御する4ポールのローパス・フィルターに入ります（フィードバック）。このフィルターにはレゾナンス・コントロールが付いており、フィルターのカットオフ周波数はカットオフ・ノブで調整できますが、このセクションの専用エンベロープ・ジェネレーターまたは個別のモジュレーション・セクションでリアルタイムで動的に変化させることも可能です。上部のエンベロープ・ジェネレーターはアタック、ディケイおよびサスティン・ノブを備え、サウンドの倍音成分を成形します。下部のエンベロープ・ジェネレーターは振幅を調整します。ノートを弾くと両方のエンベロープ・ジェネレーターが開始され、ノブで設定した時間に合わせて各段階に移行します。

モジュレーション・セクションにはマスター・チューン・ノブが用意され、Model 72全体のファインチューンを行い、ノートのグライド・レート、モジュレーションのミックスを設定します。オシレーター3の出力とノイズのいずれかを使用するレガシーな方法も再現されています。さらに、LFOが追加されモジュレーション・ソースとして使用可能。全てのモジュレーションは、モジュレーション・ホイールを通じて送信され、このモジュレーション・ホイールはアッテネーターとして機能し、送信先へのモジュレーションの量を指定します。モジュレーションはオシレーターのピッチ、フィルターのカットオフ周波数またはこの両方に送ることが可能です。

出力セクションには、全体のボリュームを制御するマスター・ボリューム・ノブがあり、その下にはA440ボタンがあります。これはチューニング・ガイド・トーンのオン/オフを切り替えるボタンで、440Hz（A4）の正弦波オシレーターが作動しチューニングを行うことができます。この下にはソフトウェアならではの、ダブリング機能とスプレッド・ノブが用意されています。ダブリングをオンにするとユニゾン状態となり、スプレッド・ノブでステレオ・フィールドを調整できます。
