    Appsys ProAudio ADX-16

    ADAT 長距離双方向トランスミッター / レシーバー

    製品概要

    TOSLINKをネットワーク・ケーブルで最大100mまで伝送可能

    Cat5 のネットワークを介して、ADAT 信号を圧縮、劣化させることなく最大100m までの双方向の伝送を可能にします。本製品の登場によって、MADI、Dante などの長距離伝送対 応のネットワーク・オーディオ機器に買い換えずに、既存の ADAT 対応デバイスで長距離伝送を可能にします。

    ADX-16は、ADAT Lightpipe® やS/PDIF®、その他のプロトコルによるTOSLINK® オプティカル・インターコネクト接続の距離制限(5m)、そしてプラスチック光ファイバー・ケーブル(POF)の脆弱性を解決するために開発されました。制限距離より長いオプティカル・ケーブルも入手可能ですが、オプティカル信号が大幅に減衰しデジタル信号の0と1を適切に識別することが難しくなるため、接続の信頼性が保証されません。これにより、クリック・ノイズやポップ・ノイズ、クラックル・ノイズの原因となります。

    ADX-16 はオプティカル信号を電気信号に変換し、伝送距離最大100 メートルのCat5 ケーブルによるロスレス伝送を行うことで上記の問題を解決します。また、1 本のケーブルによる双方向信号接続(双方向のTOSLINK 接続)に加え2台のADX-16 間で電源が共有されるため、必要なケーブルが少ないことも特徴です。

    主な機能

    • ロスレス、非圧縮で最大100mの双方向伝送

    • スタンダードなTOSLINKオプティカル入出力

    • ガルパニック絶縁を採用し、ハム、バズ、ノイズを回避

    • ほぼレイテンシーなし:1μs

    • 全てのデジタル・オーディオ・フォーマットに対応:ADAT、SPDIF、AC-3(Dolby Digital®)、DTS®、等

    • 最大サンプルレート 96 kHz / シグナルレート 12.5 MBit

    • Cat5ネットワーク・ケーブルで安価なインストールが可能

    使用例

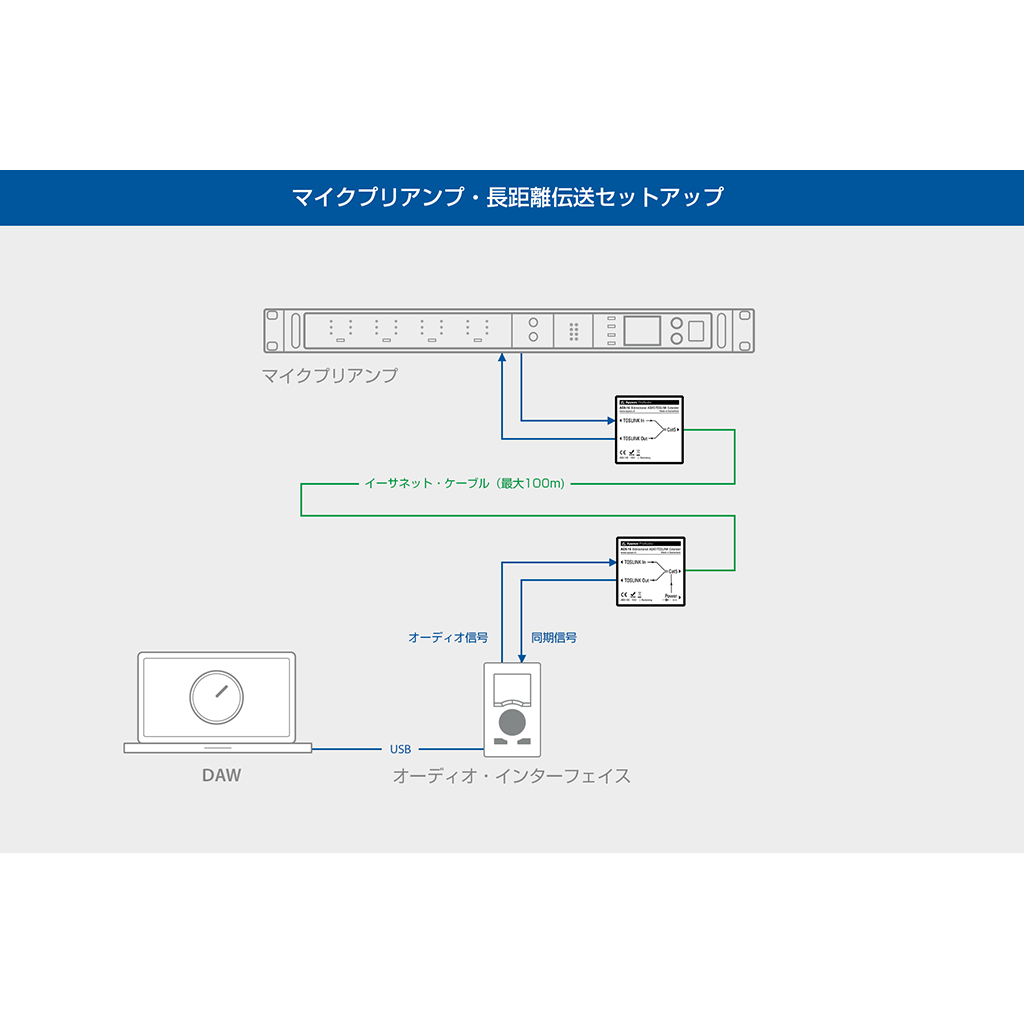

    マイクプリアンプ・長距離伝送セットアップ

    主にレコーディングのシチュエーションでは、アナログケーブルをできるだけ短くすることで、音質劣化、ノイズが乗ることを防ぐ事ができます。

    その為、多くのレコーデインング・エンジニアは、マイクプリを演奏者の近くに配置し、デジタル・ケーブルでコントロール・ルームまで長距離伝送します。

    通常はMADIやネットワーク・オーディオの規格が使われますが、システム全体がその規格に対応している必要があります。

    ADX-16を導入する事で、MADIやネットワーク・オーディオに対応しない機器でも長距離伝送が可能になり、またADAT信号経由でワードクロック信号をマイクプリに送ることも可能です。

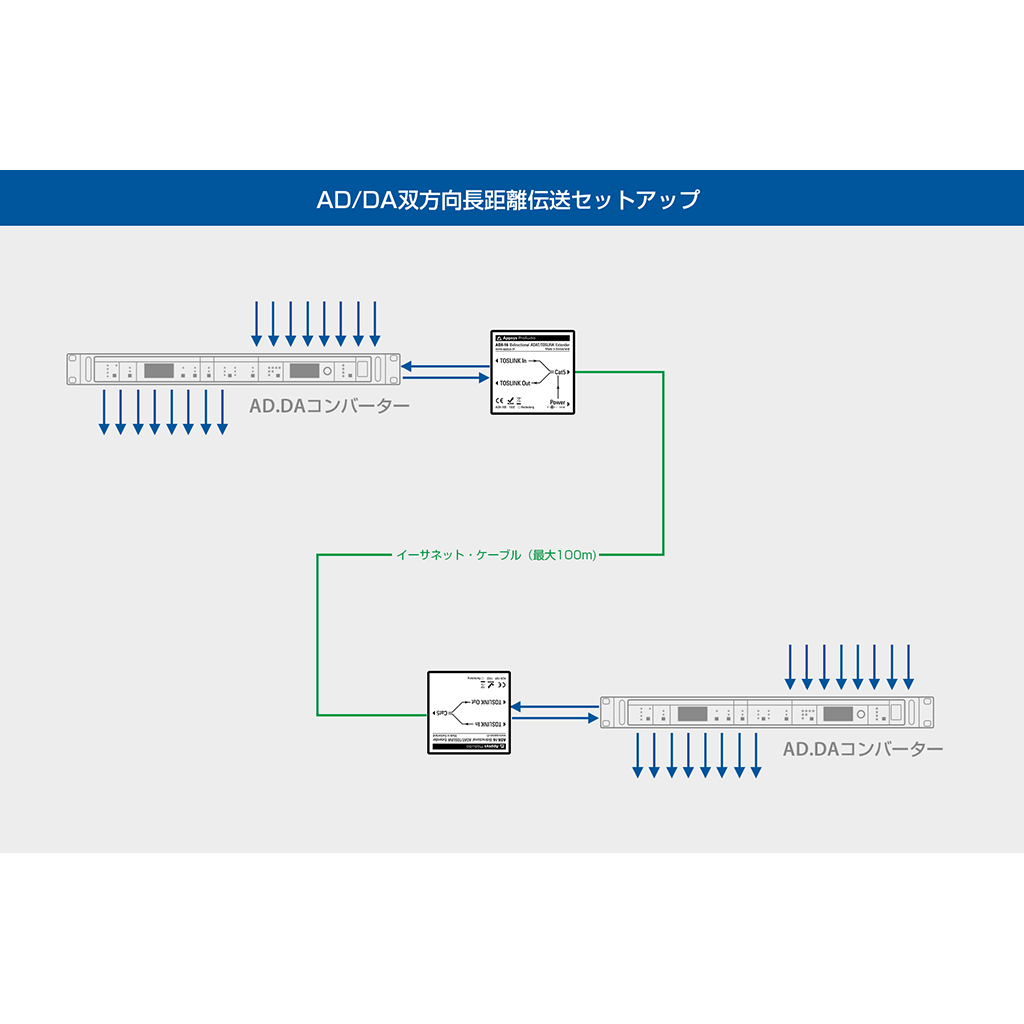

    AD/DA双方向長距離伝送セットアップ

    ADX-16を使って別の部屋や建物と双方向で最大8チャンネルのオーディオ伝送が可能です。

     Appsys ProAudio

    Appsys ProAudio(アプシス・プロオーディオ)は、2007 年にスイス・チューリッヒで創立したプロオーディオ機器メーカーで、今日の音のプロフェッショナルの現場に必要とされるツールをワールドワイドに展開しています。多様なフォーマット・コンバージョンを実用的且つ高性能に実現するテクノロジーを採用し、細部までこだわり抜いた設計がなされた製品群は、ブロードキャストや制作現場で定評を得ています。Appsys ProAudio製品は全てスイスでデザイン設計され、ドイツで製造されており、徹底した品質管理とスピードのある生産体制が整えられています。

    同梱物

    ADX-16-Sトランスミッター(電源入力付)、ADX-16-Rレシーバー(電源入力なし)、ACアダプター、ユーザー・ガイド(日本語)

    技術仕様

    • 入力/出力:オプティカル端子、F05型、TOSLINK® 互換

    • 送信機と受信機の最大距離(双方向運用は、お互い完全に独立動作します):100m

    • 対応するオーディオ ・フォーマット:ADAT Lightpipe®、S/PDIF® (最大 96 kHz / 24 bit)、Dolby Digital® 5.1 (AC-3)、DTS®、その他すべての TOSLINK 互換フォーマット、最大 13.2 Mbit/s(NRZ エンコード)

    • Cat5 ケーブルのピン配列:
      1 ( 橙 / 白 ) DATA+ "S>R"
      2 ( 橙 ) DATA-– "S>R"
      3 ( 緑 / 白 ) DATA+ "R>S"
      4 ( 青 / 白 ) +12V
      5 ( 青 ) +12V
      6 ( 緑 ) DATA-– "R>S"
      7 ( 茶 / 白 ) GND
      8 ( 茶 ) GND

    • 電源:DC 9〜15V、100 mA、極性:センター ・ プラス

    • プラグ:外径 = 2.5 mm、内径 = 5 mm、長さ = 9 mm
