HDSPe AIO アウトレット

• ステレオアナログ入出力：24-bit/192kHz、112 dB SNR以上

• オプションの拡張ボードによりバランス4系統のアナログ入力、出力を追加可能

• 全てのアナログ入出力は192kHzに対応

• ADATデジタル入出力 x 1系統：S/MUX 4により192kHzに対応

• SPDIFデジタル入出力 x 1系統：192kHzに対応

• AES/EBUデジタル入出力 x 1系統：192kHzに対応

• ステレオ・ヘッドフォン出力：独自のDAコンバーターを搭載

• 合計14入力、16出力が同時に使用可能

• ネイティブPCI Express：PCI - PCI Expressブリッジは使用されていません

• 全ての設定をリアルタイム変更可能

• 8段階のバッファーサイズ/レイテンシー設定：0.7 / 1.5 / 3 / 6 / 12 / 23 / 46 / 93 ms

• オート＆インテリジェントなマスター／スレーブクロック制御

• TotalMixを使ったレイテンシーの無いサブミックス、および完全なASIOダイレクトモニタリング

• サンプル単位の正確な配列を保障し、チャンネル間のスワッピングを防止するSyncAlign

• 入力信号の同期状態を監視し、結果を表示するSyncCheck

• 高速MIDI入出力 x1系統

• DIGICheck DSP：ハードウェア内のレベルメーター、ピーク/RMS表示、デジタルオーディオ解析、マルチチャンネルレコーダー

• TotalMix：内部処理42ビット480チャンネルミキサー

• SteadyClock：ジッター抑制。抜群の安定度を誇るデジタルクロック

• Quick Bootテクノロジーによりハードウェア設定を瞬時にロード

• ステレオ・アナログ*入出力(RCA) x 1系統 (192 kHz対応)

• ADAT入出力 x 1系統 (S/MUX4により最大192 kHz対応)

• SPDIF入出力 x 1系統 (192 kHz対応)

• AES/EBU入出力 x 1系統 (192 kHz対応)

• MIDI入出力 x 1系統

• ヘッドフォン出力 x 1系統 (192kHz対応）

• オプション：ワードクロック拡張ボード（9632WCM）

• オプション：アナログ拡張ボード（AO4S-192 AIO, AI4S-192 AIO）

• オプション：TDIF拡張ボード

* 付属のアナログブレイクアウトケーブルは、アンバランス(RCA）仕様、およびヘッドフォン端子（TRS）を搭載します。オプションのXLRのブレイクアウトケーブル（BO9632XLRMKH：別売）でバランス仕様でお使いいただく事ができます。

HDSPe AIOは、既存のPCIテクノロジーをPCI Expressへ対応させただけではなく、新たに開発された正真正銘のPCI Expressソリューションです。この新しいフォーマットのアドバンテージを最大限に利用し、マルチトラックオーディオにおいて飛躍的なパフォーマンスを実現しています。

PCI Expressは、Point-to-Pointコネクションであるため、バンド帯域を他と共有することなく、2点間のデータ転送を行うことができます。

PCI Express Base Specification v.1.1がベースのHDSPシステムPCI Expressインターフェイスは、1レーンPCI Expressエンドポイントデバイスで、2.5Gbpsのラインスピードに対応します。バンド幅は5Gbpsで、従来のPCIの３〜４倍にあたります。パケット・ベースのフル・デュプレックス・コミュニケーション（全二重通信）により、各方向につき最大500〜200 MB/sの伝送レートを提供します。

様々な分野においてリファレンスとされるHammerfall DSPシリーズは、ドライバの安定性、精度、音質において高い定評があります。シビアな現場においては、唯一の選択肢です。

拡張オプション：

• AI4S-192 AIO：192kHz対応 4チャンネル アナログ入力モジュール

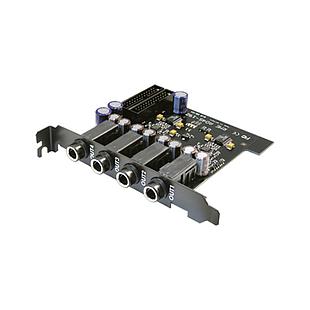

• AO4S-192 AIO：192kHz対応 4チャンネル アナログ出力モジュール

• TEB：TDIF拡張ボード

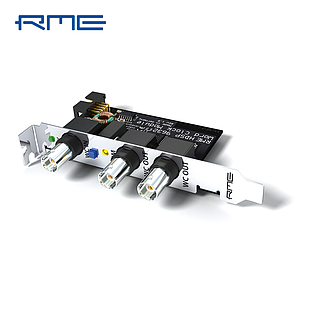

• 9632WCM：ワードクロック拡張ボード

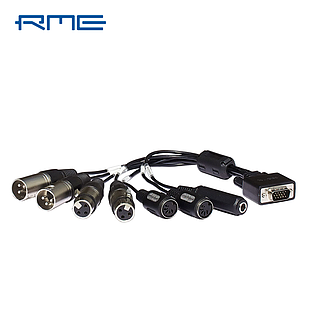

• BO9632XLRMKH：バランスアナログ入出力ケーブル

組み合わせ可能な製品：

• HDSPシリーズ： HDSP AES-32、HDSP MADI、HDSP 9652、HDSP 9632、Multiface AE

• HDSPeシリーズ： HDSPe PCI、HDSPe MADI、HDSPe MADIface、HDSPe ExpressCard、HDSPe AES、HDSPe RayDAT

HDSPe AIOは搭載される多くの機能をハードウェア上のDSPで行います。これによってマルチチャンネルの録音、再生時でもCPUに負荷を与えず、ストレスのないオペレーションを実現しています。

HDSPシリーズは、サンプルバッファの概念では不可能とされていた驚異的、圧倒的な低レイテンシー設定を実現したことで、その地位を確立しました。コンピューターベースの音楽製作、収録環境において、必ず発生するレイテンシー（音の遅れ）を8段階で設定可能。最小0.7msまで抑えることができます。

デジタル信号にはサンプリング・クロックの時間的なゆらぎによるジッターが生じます。現在その抑制こそがデジタルオーディオ機器の大命題とされています。

SteadyClock™はすべてのクロックに対して驚異的なジッター抑制を行います。SteadyClock™はいかなるクロックもリフレッシュして抜群の再生クオリティーを保つだけでなく、理想的な基準クロックとしてすべてのデジタル出力から送信できます。

RMEのフラッシュ・アップデートテクノロジーにより、既存のファームウェアを更新させる事が可能。機能拡張、調整、修正させることができ、常に最先端のOSやその他のソフトウエア環境に対応させることが可能です。

HDSPe AIOは様々なデジタル機器との互換性が持てるように最適化されています。これによって、業務用デジタル機器との接続はもちろん、ホームシアターシ ステムやステレオシステムとPCを接続し、PCからDolby AC-3、DTSフォーマットのDVDをサラウンドで再生したり、PC上の音楽データをトップクラスのクオリティーで音楽鑑賞を楽しむことができます。

DIGICheck はデジタルオーディオストリームの計測、解析を行うために開発されたRME独自のユーティリティ。マルチクライアントASIOホストとして動作するため、 WDM、ASIO、GSIFなどどんなソフトウェアとでも入出力共に併用使用することができます。(Windowsのみ）

• Level Meter：
  ピークレベル測定、RMSレベル測定、オーバー検知、位相相関測定、ダイナミックレンジ測定、S/N比測定、RMS/Peak 差（ラウドネス）測定、継続Peak測定、入力チェック0dBFS以上のレベル用オーバーサンプリング・モード。24bit、2/8/18ch対応。

• Hardware Level Meter：
  レベルメーター。Hammerfall DSPのハードウェアで計算処理されるためCPU負荷はほぼゼロ。

• Spectral Analyser：
  アナログ・バンドパスフィルターを使用した独自の10/20/30 バンド表示。192kHz対応。

• Vector Audio Scope：
  オシロスコープ。真空管の典型的な残像を表示するユニークな角度計。対比メーターとレベルメーター付。

• Totalyser：
  Spectral Analyser、レベルメーターおよびVector Audio Scope が一つのウィンドウ機能に。

• Bit Statistics & Noise：
  オーディオ信号の実際の解像度、エラーやDCオフセットを表示。dB/dBA単位のSN比およびDC計測機能付。

• Channel Status Display：
  S/PDIFおよびAES/EBUチャンネル・ステータス データの詳細な分析と結果表示。

• Completely Multi-client：
  計測ウィンドウはすべてのチャンネルで入出力に関わらずいくつでも開くことができます。

• Global Record：
  モノラル、ステレオ、マルチチャンネルレコーダー。入力、出力ソースの録音に対応

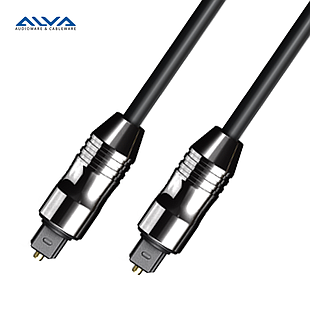

オプティカル・ケーブル（TOSLINK）、アナログ・ブレイクアウト・ケーブル、デジタル・ブレイクアウト・ケーブル(SPDIF)、RME Driver CD（ドライバーCD）、RME HDSP シリーズ・ユーザーガイド CD、RME HDSPe シリーズ・セットアップガイド

• RoHS指令 対応済

• ISO 9001認証

• CE認定

• FCC認定

• PCI-Express規格の空きスロット x 1

• デバイス・ドライバ：ASIO、WDM（すべてマルチクライアント対応）。最新のOS対応状況は -  Windowsドライバ - をご確認ください

• PCI-Express規格の空きスロット x 1

• Mac OS X (IntelMac) 10.4.8以降

• デバイス・ドライバ：Core Audio、Core MIDI。最新のOS対応状況は - Macドライバ - をご確認くださいデバイス・ドライバ：Core Audio、Core MIDI。最新のOS対応状況は - Macドライバ - をご確認ください

※ オーディオ・アプリケーションの動作環境に従った十分なCPUとメモリが必要です。
